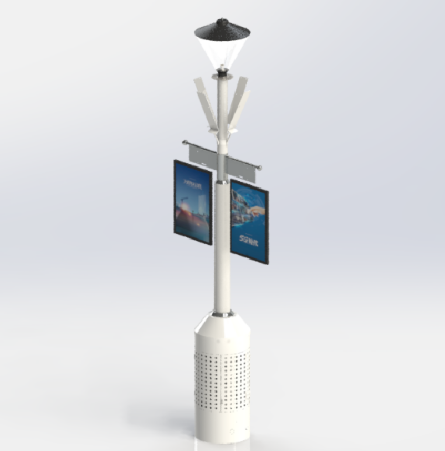

智慧多功能杆通用机箱
智慧多功能杆是实现智慧照明、视频监控、无线网络覆盖、交通管理、信息交互发布、环境传感监测、机动车充电、车路协同等功能于一体的复合型公共基础设施,是未来构构建新型智慧城市全面感知网络的关键载体。智慧多功能杆通用机箱是实现多功能杆各种业务设备集中放置、集中供电、集中接入的核心部件,其中主要设备包括:光缆终端盒、智能网关、监控单元、交直流电配电单元等。
一、通用机箱的主要类型
多功能杆及
通用机箱类型
A型
基础型
SY-SL110
B型
信息交互型
SY-SL120
C型
通讯型
SY-SL130
D型
水务监测型
SY-SL140
E型
交通拓展型
SY-SL150
F型
隐患监测型
SY-SL160
应用功能场景
设备模块
智慧照明
智慧照明
全息感知
信息发布
智慧照明全息感知通讯服务
智慧照明
水务监测
智慧照明
全息感知
交通管理
智慧照明
桥梁、边坡监测
智慧LED照明
●
●
●
●
●
●
视频检测模块
●
●
●
●
智慧控制核心板
●
●
●
●
●
●
全彩可变信息屏
●
广播
●
●
SOS应急呼叫器
●
●
Wi-Fi宽带接入
●
●
水质监测
●
多普雷达
●
光纤光栅监测
●
信号灯控系统
●
井盖监测
●
消防栓监测
●
环境检测
●
光端交换机
●
●
●
●
●
●
视频监控
●
5G微基站
●
二、产品特性
1基础平台:
多功能智能杆结构体系的支撑平台、主要功能设备的安装平台、系统软件的运行平台、运维管理的综合平台。
2通用性:

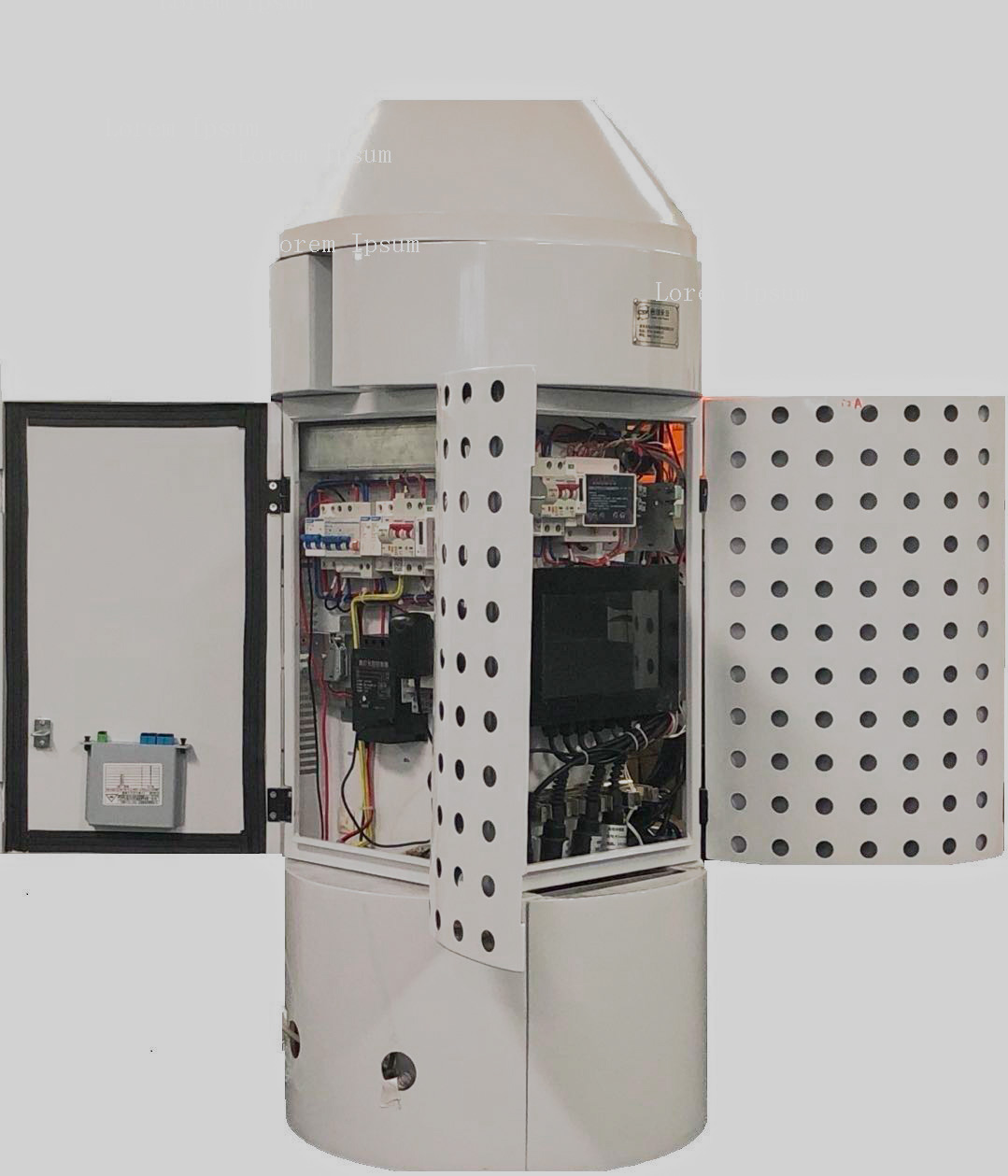

通用机箱与杆体分体设计、环抱式安装,采用新材料、新工艺和新技术,减小杆体直径和机箱体积,提高设施的安全性及安装、维护和管理的便捷性;勿需对现有杆体进行改造,具有广泛的适应性。箱内设置配电、通讯、防雷、接地等单元,安装物联网关、智能电源、电源转换设备、光纤盒及通信设备等。采用智能门锁,实现远程开关门,门锁状态监测、开关门记录跟踪等。
3扩展性:
预留空间、荷载、接口、机箱仓位和管孔等,满足功能拓展需要;系统运维管理平台采用分布式架构设计,具备灵活扩展、平滑扩容能力;为各种应用服务提供统一标准的API数据接口,供第三方平台调用;采用模块化设计,新增功能支持在线升级、回退、扩容。
4兼容性:
现有系统的接入和兼容,支持与其他管理平台和应用子系统之间的数据交换、数据汇聚或统一呈现,最大程度保护已建资源;支持对杆体挂载位置的统一分配功能,根据不同杆体的标准挂载设计,为将来其他设备挂载和光纤资源提供统一的管理和分配功能。
三、 多功能智能杆应用设计示例
设计要素 |
设计参数及功能描述 |
|
挂载设备 |
智能照明 |
LED灯+单灯控制(符合CJJ 45-2015相关规定) |
视频采集 |
≥200万(1080P) |
|
移动通信 |
通信天线置于杆顶+设备内置于通用机箱内 |
|
环境监测 |
远程控制与数据采集 |
|
气象监测 |
远程控制与数据采集 |
|
无线电监测 |
远程控制与数据采集 |
|
交通检测 |
具备参数采集、视频采集、分析、边缘计算 |
|
信息发布屏 |
LED远程管理控制、IP65,VGA接口 |
|
多媒体交互终端 |
LED远程管理控制、IP65,VGA接口 |
|
汽车充电设备 |
具备扫码、计量、付费交易、监控、数据采集、保护和安全、查询及定位功能。 |
